تفاصيل المنتج
مكان المنشأ: شنتشن
اسم العلامة التجارية: FOVA
إصدار الشهادات: CE;FCC
رقم الموديل: YZT-CJ-1210
وثيقة: YZT-CJ-1210A.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: عشرة قطع
تفاصيل التغليف: 27 مم × 22 مم × 17 مم
وقت التسليم: 7-15 يوم عمل
شروط الدفع: T/T
القدرة على العرض: 100000 قطعة / الشهر
زاوية اختلاف الليزر: |
≥ 0.5 مللي راد |
دقة المدى: |
± 2m |
الدقة: |
±1 متر |
الأبعاد: |
790 ملم × 600 ملم × 465 ملم |
متوسط استهلاك الطاقة: |
≤2 واط |
مدة النبض: |
أقل من 10 نانوثانية |
شعاع الاختلاف: |
أقل من 1 مراد |
القوة: |
استهلاك منخفض للطاقة |
زاوية اختلاف الليزر: |
≥ 0.5 مللي راد |
دقة المدى: |
± 2m |
الدقة: |
±1 متر |
الأبعاد: |
790 ملم × 600 ملم × 465 ملم |
متوسط استهلاك الطاقة: |
≤2 واط |
مدة النبض: |
أقل من 10 نانوثانية |
شعاع الاختلاف: |
أقل من 1 مراد |
القوة: |
استهلاك منخفض للطاقة |

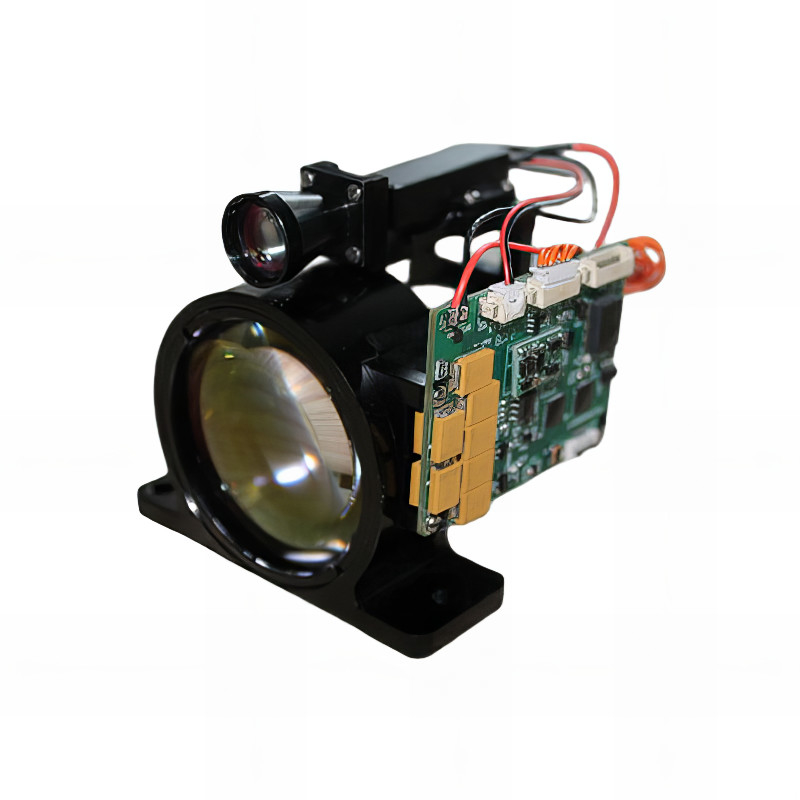

وحدة تحديد المدى بالليزر YZT-CJ-1210A
المواصفات التقنية
1نظرة عامة
جهاز YZT-CJ-1210A لقياس المدى بالليزر هو جهاز قياس المدى بالليزر آمن للعين ضمن نظام إلكتروني ضوئي،قادرة على اكتشاف مسافات الهدف وإرسال المسافة المقاسة إلى الكمبيوتر المضيف عن طريق الاتصال المتسلسل.
2التكوين الهيكلي ومؤشرات الأداء الرئيسية
يتكون مقياس الطول الليزر YZ-CJ-1210A من ليزر ونظام بصري إرسال ونظام بصري استقبال ودوائر تحكم. الخصائص الرئيسية للأداء هي كما يلي:
2.1 الوظيفة الرئيسية
يستجيب لأوامر تحديد المدى بالليزر ، مما يتيح قياس واحد ، مستمر
القياس، وقياس التوقف.
وظيفة التحقق الذاتي
قياس المسافة له وظيفة بوابة
القدرة على الوصول إلى أهداف متعددة.
2.2 الأداء
طول الموجة:1535nm±5nm؛
تردد مستمر يتراوح:1~10Hz قابل للتعديل؛
النطاق: الرؤية لا تقل عن 15 كم، الرطوبة النسبية لا تزيد عن 70٪،
معامل الانعكاس المنتشر لا يقل عن 0.2، لضرب هدف طوله 2.3m×2.3m؛ أقصى مدى ≥12000m، والحد الأدنى للمدى ≤50m؛
دورة النطاق: 10 دقائق من النطاق المستمر (10 هرتز) ؛
دقة النطاق: ≤ ± 3m ((RMS) ؛
معدل الدقة: ≥98%
مجموعة من الدقة: ≤30m ((مهمات متعددة) ؛
فتحة الانبعاثات: 14.4±1mm، فتحة الاستقبال: 47±1mm
تشغيل التيار الكهربائي:DC9V36V؛ ((يمكن تعديله)
استهلاك الطاقة: متوسط استهلاك الطاقة ≤2W (العمل عند 1Hz) ، استهلاك الطاقة الذروة ≤7W، استهلاك الطاقة في حالة الاستعداد ≤1W.
الأبعاد:≤101mm × 60mm × 70mm
الوزن: ≤260g
2.3 وصف الواجهة
واجهة الاتصال: RS422، 115200bps، تعريف الأسلاك كما هو مبين في الجدول 1؛
| الجدول 1: تعريف الأسلاك لمقبس 8P | |||
| رقم التسلسل | تعريف | لون الأسلاك | ملاحظات |
| 1 | RS422 RX+ | البني | RS422 استلام (+) |
| 2 | RS422 RX- | الأزرق | RS422 استلام (-) |
| 3 | RS422 TX- | أصفر | إرسال الرسائل الرقمية RS422 (-) |
| 4 | RS422 TX+ | الأرجواني | RS422 الإرسال (+) |
| 5 | الـ GND | الأبيض | واجهة الاتصال الأرضية |
| 6 | +5 فولت | أحمر | إمدادات الطاقة |
| 7 | الـ GND | أسود | أرضية إمدادات الطاقة |
| 8 | محجوز | فارغة | محجوز |
2.4 الأبعاد الخارجية ومتطلبات حجم المنشأة
للحصول على معلومات مفصلة، يرجى الرجوع إلى الغلاف الثلاثي الأبعاد للمنتج ورسم التجميع.
الشكل 1: مخطط الظرف ثلاثي الأبعاد
الشكل 2: مخطط ثلاثي الأبعاد لمقياس المدى
2.5 متطلبات خصائص إمدادات الطاقة
يجب أن تستوفي متطلبات خصائص إمدادات الطاقة المتواصلة كما هو محدد في GJB181A-2003 القسم 5.3;
2.6طريقة التهوية والتبريد وتبديد الحرارة
التبريد الطبيعي
2.7 متطلبات الموثوقية (يتم تقييمها مع النظام)
MTBF (متوسط الوقت بين الإخفاقات): يحدد التصميم قيمة 4200 ساعة ، مع أقل قيمة مقبولة لإنهاء التصميم هي 3400 ساعة.
2.8المتطلبات التقنية البيئية
2.8.1 متطلبات درجات الحرارة العالية::
نطاق درجة الحرارة التشغيلية: +60 درجة مئوية، الحفاظ على درجة الحرارة لمدة ساعتين؛ نطاق درجة الحرارة التخزين +65 درجة مئوية.
2.8.2 متطلبات درجات الحرارة المنخفضة::
نطاق درجة الحرارة التشغيلية: -40 درجة مئوية، الحفاظ على درجة الحرارة لمدة ساعتين؛ نطاق درجة الحرارة التخزين -55 درجة مئوية.
2.8.3 متطلبات الاهتزاز
الصدمات والاهتزازات: قادرة على تحمل اهتزازات الطيران والصدمات أثناء الإقلاع والهبوط ، يمكن لجميع المعدات تحمل الظروف البيئية لنقل السيارات.المتطلبات الخاصة هي كما يلي::
الاهتزاز: يظهر طيف الاهتزاز في الشكل 3 والجدول 2.
الشكل 3: طيف الهزات
الجدول 2: قيم طيف الهزات
| اهتزازات تردد ثابت | اهتزاز عشوائي | ||
| التردد ((HZ) | التسارع القصوى ((g) | التردد ((HZ) | كثافة الطيف الكهربائي ((g2/HZ) |
| f 1 = 121 | p 1=0.1 | 10 ¢500 |
T1 = 0.0007 T2 = 0.006 |
| F2=243 | P2=0.2 | ||
يجب إجراء اختبار الاهتزاز وفقًا لوائح GJB150.16 A -2009 "اختبار الاهتزاز لأساليب اختبار المختبرات البيئية للمعدات العسكرية".متطلبات الصدمة هي كما يلي:
المحور الرأسي ≥ 10g
المحور الجانبي ≥ 10g
المحور الطويل ≥ 10g
يجب إجراء الاختبارات وفقًا لمادة GJB150.18 A -2009 "أساليب اختبار المختبرات البيئية للمعدات العسكرية - اختبارات الصدمة".
تحذيرات المستخدم
الليزر الذي ينبعث منه مقياس المدى هذا هو 1535nm ، وهو آمن للعين البشرية. على الرغم من أنه طول موجة آمن للعين ، فمن المستحسن عدم النظر مباشرة إلى الليزر.
عند تعديل التوازي للمحور البصري، تأكد من تغطية العدسة المستقبلة لتجنب الأضرار الدائمة للكاشف بسبب الصدى القوي للغاية.
هذه الوحدة مقياس المدى ليست محصنة للهواء تأكد من أن الرطوبة النسبية في البيئة أقل من 80٪ وحافظ على بيئة نظيفة ونظيفة لمنع تلف الليزر.
مدى مقياس المدى يتعلق بالرؤية الجوية وطبيعة الهدف المدى سيتقلص في الضباب و المطر و العواصف الرمليةوالحجر الجيري المعرض له انعكاس أفضل ويمكن أن تزيد من النطاقبالإضافة إلى ذلك، زيادة زاوية شعاع الليزر إلى الهدف سوف تقلل من المدى.
لا تنبعث أشعة ليزر على أهداف عاكسة للغاية مثل الزجاج أو الجدران البيضاء على بعد 20 مترًا لتجنب ارتفاع قوة الصدى وتلف كاشف APD.
لا تضع أو تفك الكابلات أثناء تشغيل الجهاز
تأكد من وجود القطبية الصحيحة لربط مصدر الطاقة لتجنب الأضرار الدائمة للمعدات.
يستخدم منتجنا لتحديد المدى بالليزر مؤشر ليزر بالأشعة تحت الحمراء بطول موجة 1535 نايتومتر، مما يسمح بقياسات دقيقة للمسافة حتى في ظروف الضوء الضعيف.سواء كنت تقيس المسافات في غرفة مضيئة أو في الهواء الطلق في الليل، سوف يقدم لك منتجنا قراءات دقيقة في كل مرة.
بالإضافة إلى جهاز استشعار المسافة الليزر عالي الدقة، تم تصميم منتجنا الليزر رينجينغ مع استهلاك طاقة منخفضة في الاعتبار.لن تضطر للقلق بشأن استبدال البطاريات باستمرار أو زيادة فاتورة الكهرباء مع هذا المنتج.
منتجنا لتحديد المدى بالليزر مثالي لمجموعة متنوعة من التطبيقات، من البناء والهندسة إلى آلات وضع علامات بالليزر التلقائيةيمكنك أن تكون واثقا من أن مشاريعك سوف تكتمل مع أقصى دقة.
و مع ضمان لمدة سنة واحدة، يمكنك أن تثق بأن منتجاتنا بنيت لتدوم.استثمر في منتجنا ليزر المدى اليوم واتخاذ الخطوة الأولى نحو تحقيق أهداف المشروع الخاص بك مع الدقة والدقة.
| سمة المنتج | القيمة |
| اسم المنتج | مستشعر مسافة دقة عالية |
| درجة حرارة العمل | -40°C إلى 65°C |
| الأبعاد | 790 ملم × 600 ملم × 465 ملم |
| تباين الشعاع | أقل من 1 متر |
| واجهة | RS232/RS422 |
| الدقة | ± 1 متر |
| نطاق القياس | 20~5000 متر |
| إمدادات الجهد | DC9 36 |
| دقة متوسطة | ± 2m |
| الوزن | ≤260 غرام |
| المدى الخفي | لا يوجد فلاش أحمر |
| نوع المنتج | مستشعر المسافة بالليزر الصناعي |
| مؤشر | مؤشر الليزر بالأشعة تحت الحمراء |
فوفا YZT-CJ-1210 مثالية للاستخدام في آلات علامة الليزر التلقائية. دقة مستشعر المسافة الليزر يضمن علامة دقيقة،تسمح بتحديد المنتج عالية الجودة وتتبعهاوبالإضافة إلى ذلك، فإن حجم جهاز الاستشعار الصغير وانخفاض متوسط استهلاك الطاقة ≤ 2W يجعل منه خيار عملي وفعال من حيث التكلفة للمصنعين.
أجهزة استشعار المسافة بالليزر الصناعية هي أيضا تطبيق مثالي لـ FOVA YZT-CJ-1210.الدقة العالية للمستشعر والتصميم الصلبة تجعله مثالي للاستخدام في البيئات القاسية والبيئات الصناعية.
مع إمدادات الجهد DC9 ~ 36 وطول موجة 1535 Nm ، فإن FOVA YZT-CJ-1210 هي أداة ممتازة لقياس المسافة في مجموعة متنوعة من السيناريوهات.مدة النبض أقل من 10 نسان و تردد 1 هرتز تجعلها خيار دقيق وفعال لمجموعة واسعة من التطبيقات.
مع حجم التعبئة من 27mmx22mmx17mm، فإن FOVA YZT-CJ-1210 هي أداة مدمجة وعملية يمكن دمجها بسهولة في مجموعة متنوعة من الأنظمة.مع قدرة التوريد من 100000Pcs / الشهر ومدة التسليم من 7-15 أيام عمل، هذا المنتج هو خيار موثوق وفعال لأولئك الذين يحتاجون إلى مستشعر ليزر عالية الجودة.
وبشكل عام، فإن جهاز FOVA YZT-CJ-1210 لتحديد المدى بالليزر عالي الدقة هو أداة ممتازة لمجموعة واسعة من الصناعات والتطبيقات.سواء كانت تستخدم في آلات علامة ليزر أوتوماتيكية أو أجهزة استشعار لمسافات ليزر صناعية، هذا المنتج هو خيار موثوق ودقيق. مع حجمها الصغير، واستهلاك الطاقة المنخفضة، ودقة عالية،FOVA YZT-CJ-1210 هي أداة عملية وفعالة من حيث التكلفة يمكن دمجها بسهولة في مجموعة متنوعة من الأنظمة.
إليك بعض الأسئلة والإجابات الشائعة حول منتج FOVA Laser Ranging:
س: ما هو اسم العلامة التجارية لمنتج ليزر رينجينغ؟
الجواب: اسم العلامة التجارية لمنتج ليزر رينج هو FOVA.
س: ما هو رقم طراز منتج ليزر رينجينغ؟
ج: رقم نموذج منتج ليزر رينجينج هو YZT-CJ-1210.
س: أين يتم تصنيع منتج ليزر رينجينغ؟
الجواب: منتج ليزر رينغينغ يتم تصنيعه في شينزين.
س: هل لدى منتج ليزر رينجينغ أي شهادات؟
ج: نعم، منتج ليزر رينجنج لديه شهادة CE.
س: ما هو الحد الأدنى لكمية الطلب لمنتج ليزر رينجينغ؟
ج: الحد الأدنى لكمية الطلب لمنتج ليزر رينجينج هو 10PCS.
س: ما هي تفاصيل التعبئة والتغليف لمنتج Laser Ranging؟
ج: تفاصيل التعبئة والتغليف لمنتج ليزر رينجنج هي 27mmx22mmx17mm.
س: ما هو وقت التسليم لمنتج Laser Ranging؟
ج: وقت التسليم لمنتج ليزر رينجينغ هو 7-15 أيام عمل.
س: ما هي شروط الدفع لمنتج ليزر رينجينغ؟
ج: شروط الدفع لمنتج ليزر رينجينج هي T / T.
س: ما هي قدرة إمداد منتج ليزر رينجينغ؟
ج: القدرة على توفير منتج ليزر رينجينج هي 100000Pcs / الشهر.
